SS3套管式承盘伸缩器

信息来源:   时间:2011-8-13 11:49:01  标签:伸缩器


型号:SS3

  材质:灰铸铁、球墨铸铁

  优点:可以与球墨铸铁管道无焊缝、无法兰连接

  密封材料:NBR

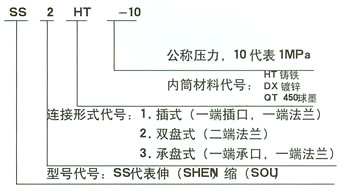

  套管式伸缩器型号意义说明:

  说明:套管式伸缩器可为城镇自来水塔、泵房、水表及阀门安装拆换提供极大的方便,以及对长距离管道因温差引起的伸缩问题,起到了良好的填补作用,代替了U型管。套管式伸缩器产品可用于给排水工程方面,用于热力工程方面的,一般温度按250℃,压力按1.6MPa出厂。同时也可根据用户的需求而生产特殊参数系列的产品,以满足于煤气、石油、化工、水电等领域,其连接形式有:双盘式、插盘式、承盘式;法兰连接尺寸按现行国家标准,可按用户要求加防拉脱限位螺栓。

  套管式伸缩器安装注意事项:

  1.安装应在最大与最小长度之间,可根椐实际情况进行调整。

  2.安装时,松开填料压盘各螺栓,调整好安装长度,并将两端与管子(或阀门、水表)按设计要求安装好,再检查填料是否放好,最后压上填料压盘,用对角法拧紧螺栓切勿压偏,使其起到止漏作用。

  3.伸缩器安装在止回阀后。

  4.伸缩器两端必须设置支墩,它本身不承受轴向拉力,必要时可加防拉脱。









型号 公称通径
DN
最大长度
Lmax
最小长度
Lmin
安装长度
L
-0.6
SS3-1.0
-1.6
80 350 290 320
100 380 300 340
150 380 300 340
200 380 300 340
250 380 300 340
300 430 330 380
350 430 330 380
400 430 330 380
450 430 330 380
500 430 370 430
600 490 370 430
700 510 390 450
800 515 395 455
900 600 460 530
1000 605 465 535
