套筒伸缩器/补偿器

套筒伸缩器/补偿器

套筒补偿器也叫套筒伸缩器、套筒式补偿器、管式伸缩节,是热流体管道的补偿装置,主要用于直线管道辅设后出现的轴向热膨胀位移吸收补偿,是一种直接安装在任何输送无腐蚀的单向或多向流体的管道之中的补偿器。
【好管道 新跃造】
     巩义市新跃供水材料有限公司专业生产各种型号补偿器,型号齐全,质量保证,支持来图定制。

(1)套筒伸缩器、补偿器均按国标标准加工制作,口径不同,高度不同。如有特殊长度要求,波数要求请及时联系旺旺在线客服或者加客服QQ:2172152931
(2)随货发检验报告、合格证等资料。
(3)承接各种大型工程,如:【中国水利水电第十一工程局有限公司安装分局武汉泵站DN2800\DN3200柔性、刚性防水套管;兰州市政建设集团有限责任公司;合肥地铁2号线;江苏江都建设集团有限公司;陕西华海水利工程有限公司;新疆和山巨力化工有限公司;北京兴顺康兰工程机械有限公司等等】
(4)出口孟加拉污水处理厂工程,中南亚等地区
(5)报价均为出厂价,不含税运。可开13%增值税专用发票,如需含税运请提前说明。
(6)产品型号过多,价格无法一一注明,下单前请咨询旺旺或者电话:13140066578/13253475755

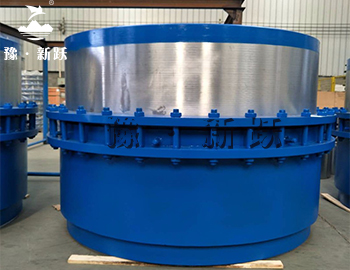

······以下图片均为新跃供水厂家实景实地拍摄,盗图必究!······



    巩义市新跃供水材料有限公司是专业生产套筒补偿器的厂家,我厂生产的套筒补偿器也叫套筒式补偿器,管式伸缩节,套筒伸缩器,是热流体管道的补偿装置,主要用于直线管道辅设后出现的轴向热膨胀位移吸收补偿,是一种直接安装在任何输送无腐蚀的单向或多向流体的管道之中的补偿器。


产品名称:套筒补偿器,管式伸缩节,套筒伸缩器,焊接式法兰套筒伸缩器

适用介质:适用于热水、蒸气、油脂类介质,通过滑动套筒对外套筒的滑移运动,达到热膨胀的补偿

压力温度:工程压力≤2.5MPa,介质温度-40℃~600℃

适用材料:采用新型的密封材料柔性石墨环,其具有强度大,摩擦系数小(0.04~0.10),不老化,效果好,维修方便等特点

应用范围:广泛用于城镇供暖,冶金,矿山,发电,石油化工,建筑等行业的输送管道中。


优势特点:

1、套筒补偿器的使用寿命大,疲劳寿命与管道相当。滑动表面经特殊处理,在盐水、盐溶液等环境下耐腐蚀性能好,比奥氏体不锈钢高50倍以上。同时,多年后因磨损导致密封效果减弱时,可再次紧固法兰,增强密封性能,也可将螺栓松开,取下压圈,再装进一层或两层密封环,压紧压圈,继续使用。

2、套筒补偿器对氯离子含量无要求,特别适用于介质或周围环境氯离子超标的系统上。

3、套筒补偿器分单向型和双向型补偿结构,双向型特点是不论介质从补偿器何端流入,其补偿器两端的滑动套筒总是自由滑动,达到双向补偿作用,增大补偿量。

4、直埋型套筒式补偿器能直埋于地下,安装时可不设置维修井,工程造价低。


更多关于套筒补偿器的详细信息请拨打新跃技术服务热线:13140066578/13253475755,欢迎来电咨询。


安装方法

1、套筒式补偿器在安装应妥善保管,防止日晒雨淋和沙尘污染。

2、安装时应检查补偿器的型号规格与设计是否一致,产品表面应无碰伤,压坑,严重锈蚀等影响产品质量的缺陷。

3、对一次性补偿器成品总长度与样本一致时,不必再拉伸或压缩,如在伸缩总管上的安装标线有变动时,应调准后再进行安装

4、对双向无推力补偿器,必须简图中所注的介质流向安装,当介质为蒸汽时,以免补偿器内形成气塞。为保障补偿器两个方向的补偿量相等,设计时一定将双向补偿器布置在两个固定点中间。

5、与补偿器两端相焊接的管段必须进行破口处理,焊后按要求进行水压试验(试压时应予旋紧填料室两端螺栓无泄露为止)。运行24小时后,必须将填料室两端螺栓再紧一次。

6、为保证管道无侧向位移,只沿轴向伸缩,在伸缩管侧装导向支架。当补偿器两铡均有轴向位移时,则两侧都应装导向支架,保证轴向位移对补偿器偏心度正负(+-)不超过一度。

7、补偿器的保温防水的结构可与管道相同,但对伸缩段不可产生约束力。

8、特殊情况另商洽 。


技术参数:

1、TD型单向补偿器结构型式见图一。
2、TS型双向补偿器结构型式见图二。
3、直埋式套筒补偿器结构型式见图三。
4、注填式套筒补偿器见图四。



表示:公称直径150mm、工作压力0.6MPa,轴向补偿量200mm,接管连接的单向套筒式补偿器。





更多关于套筒补偿器的详细信息请拨打新跃技术服务热线:13103715806,欢迎来电咨询。
