【伸缩接头产品说明】新跃牌伸缩接头技术资料

伸缩接头是泵、阀门，管道等设备与管道连接的新产品，通过螺栓把它们连接起来，使其成为整体，并有一定的位移量，这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，可以把轴向推力传还至整个管道系统。这样不仅提高工作效率，而且对泵、阀们等管道设备起到一定保护作用。

伸缩接头产品的分类：AY型压盖式伸缩接头，AF型法兰式松套伸缩接头，BF型单法兰限位伸缩接头，B2F型双法兰限位伸缩接头，BY型压盖松套限位伸缩接头，CF单法兰传力接头，C2F双法兰传力接头等。

AY型压盖松套伸缩接头是由本体、密封圈、压紧构件组成的松套连接管道的装置。主要用于吸收位移，而不能承受压力推力的补偿接头；BF型单法兰限位伸缩接头是由松套伸缩接头和限位短管等构件组成，它能防止管道因超量位移导致补偿接头的泄漏或损坏，主要用于在允许位移范围内吸收轴向位移和承受压力推力的管道松套连接,适用于一边与法兰连接，一边与管道焊接，安装时调整产品两端与管道或法兰的安装长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行；B2F型双法兰式限位伸缩接头适用于两边均与法兰连接。AF型法兰松套伸缩接头是由本体、密封圈、压紧构件组成的松套连接管道的装置。它主要用于吸收位移，而不能承受压力推力的补偿接头。它的工作原理：松套伸缩节安装在管道上后，拧紧螺母弹性密封圈，在螺母压盖的作用下依靠相互斜度，紧压在管子外圈密封和连接作用，当温度变化时管子能在接头中间自由的伸缩，当地基下沉，管子能偏斜，并确保密封无渗漏，从而起到自动补偿之目的。CF型单法兰式传力接头是由本体，密封圈，压盖，短管法兰构件组成。适用于一边与法兰连接，一边与管道焊接。安装是调节产品两端与管道或法兰的安装长度，安装和焊接完毕后，对角一次均匀拧紧压盖螺栓，合其成为一个，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整。在工作时可以把轴向推力传递至整个管道。

伸缩接头主要材质分为：QT-400（球墨铸铁），Q235A（碳钢），HT20（灰铁），1Cr18Ni9Ti（不锈钢）。

安装说明：

法兰式松套伸缩接头：松套伸缩节安装在管道上后，拧紧螺母弹性密封圈，在螺母压盖的作用下相互斜度，紧压在管子外圈起密封和连接作用。当温度变化时管子能在接头中间自由的伸缩，当地基下沉，管子能偏斜，并确保密封无渗漏，从而起到自动补偿目的。

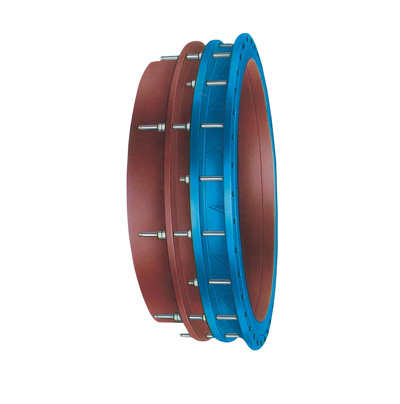

单法兰限位伸缩接头适用于一边与法兰连接，一边与管道焊接，安装时调整产品两端与管道或法兰的安装长度，对角均匀拧紧压盖螺栓，再调整好螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，管道的安全运行。

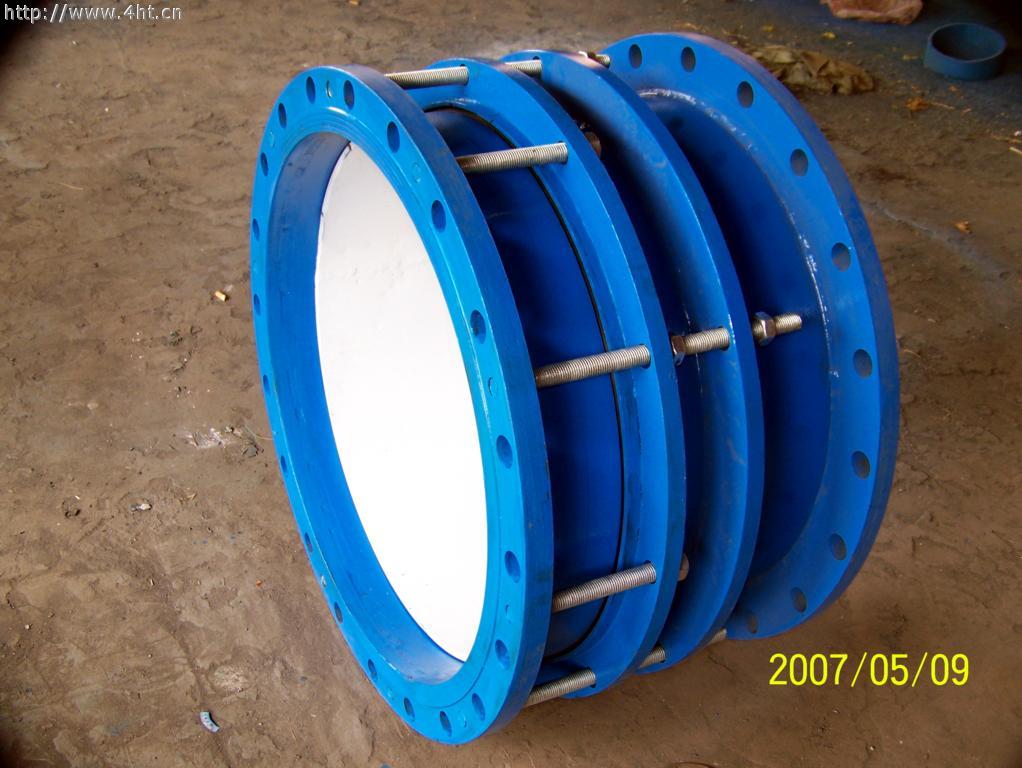

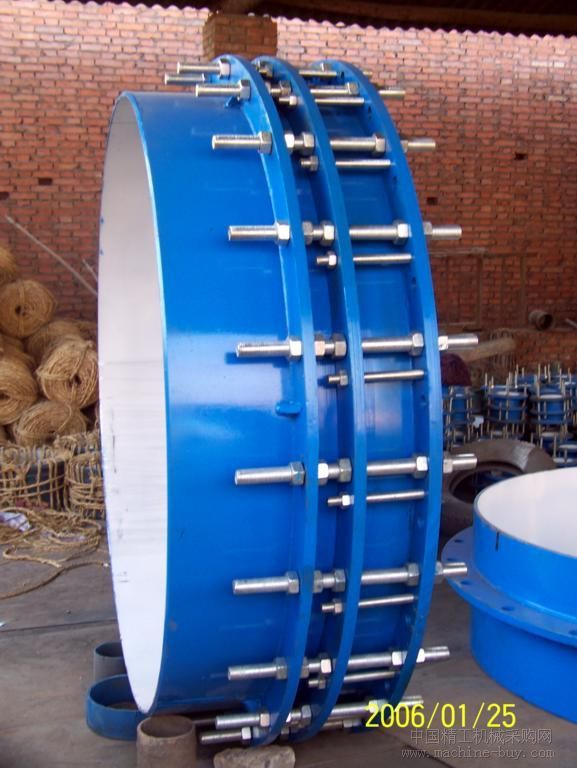

双法兰限位伸缩接头适用于两边均与法兰连接，安装时调整产品两端连接长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道自由伸缩，锁定伸缩量，确保管道的安全运行。

压盖式伸缩接头适用于两边与管子插接，勿需焊接，结构合理，密封，安装快速方便。

伸缩接头注意事项：

VSSJA-2型双法兰式限位伸缩接头适用于两边均与法兰连接，安装时调整产品两端与法兰的连接长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行。

伸缩接头标准：

船用标准CBM1129-82 ，适用于温度不高于80°C的船舶舱底、压载、海水、消防、甲板冲洗和油类驳运等管路，以补偿管路存在的涨缩现象。 标记示例：PN1.6、DN125的伸缩接头标记为：伸缩接头16125 CBM1129-82。

技术要求：

1.伸缩接头的套管和法兰盘的材料为20；螺栓材料为35；制动螺钉材料为2CR13。橡胶圈材料：介质为油类的丁晴橡胶I-2，介质为水用氯丁橡胶III－2。

2.除介质为油类外，其他适用管路的伸缩接头的钢制零件就热度锌处理。

3.一般状态下安装尺寸为L1，根据接头使用的目的，可行当调整L1的数值，但最大直不得超过1.5L1。

伸缩接头应进行水压实验：

1.DN65-150，以Pm=2.4mpa进行密封性实验，

2.DN200－400，以Pm=1.5Mpa进行密封性实验。
