【传力接头产品说明】新跃牌传力接头技术资料

         传力接头又叫伸缩接头、伸缩节、补偿器、伸缩器。是泵、阀门等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为一个整体，并有一定的位移量，这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，可以把轴向推力传还至整个管道，这样不仅提高工作效率，而切对泵、阀们等设备起到一定保护作用。 　　

适用介质：

        本产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

用途：

　　传力接头是泵、阀门，管道等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为整体，并有一定的位移量，方便安装。它可承受管线的轴向压力，这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，不仅提高工作效率，而且对泵、阀们等管道设备起到一定保护作用。

优点：

         1.安装简单方便、方便阀门安装、可承受管线的轴向拉力。 　　

        2.该产品采用金属铸造或焊接组成，松套部位选用梯形橡胶密封圈，在压盖和螺栓的作用下。 　　

        3.利用橡胶压缩弹性变形原理。迫使密封圈变形于接头本体伸缩管外壁之间进行静密封。 　　

        4.金属和密封圈严格按使用性能及用户要求选用。材质外部涂装高强度防腐漆料，各部连接螺栓为高强度碳钢或不锈钢制作。因为本体与伸缩管之间有一定间隙，使它具有一定的轴向和径向位移。 　　

       5.在管道中能有效的补偿和缓解管道和盲板推力，又能便于水泵，阀门的安装维修更换，实为管道安装运行业中最为理想的配套产品。 　　

产品使用范围 ：　　

        1.因为该系列产品属金属制造品，其有较高的抗拉和抗压强度，软密封性能优越，装卸方便等功能，被惯犯应用月电力，冶金等方面。 　　

       2.给排水和污水处理等行业，主要作用于水泵与阀门和管道之间的连接，它在管道运行中有一定的多向位移作用，可以缓解。 　　

      3.管道运行中的盲板推力，对管道起到一定保护作用，特别是对管道的安装和维修提供了极大的便利，但是在水泵出口处和管道转角处应采用传力接头，因为传力接头通过传力螺栓（即全丝螺栓）能把启泵时的盲板。 　　

     4.推力传导到泵和管道各部位，避免推力集中于管道或泵的近端发生冲击力损伤设备。

传力接头具体分类：

      按外形分为：VSSJAFG（CF）型单法兰传力接头，VSSJAF（C2F）型双法兰传力接头，VSSJAFC（CC2F）型可拆式双法兰松套传力接头。

     按型号分为：双法兰传力接头的型号有VSSJAF/C2F型、VSSJAFC/CC2F型；单法兰传力接头的型号主要有：VSSJAFG/CF型。 　　

     按结构分为：1、本体 2、密封圈 3、压盖 4、短管法兰 5、螺柱 6、螺母

传力接头标准：

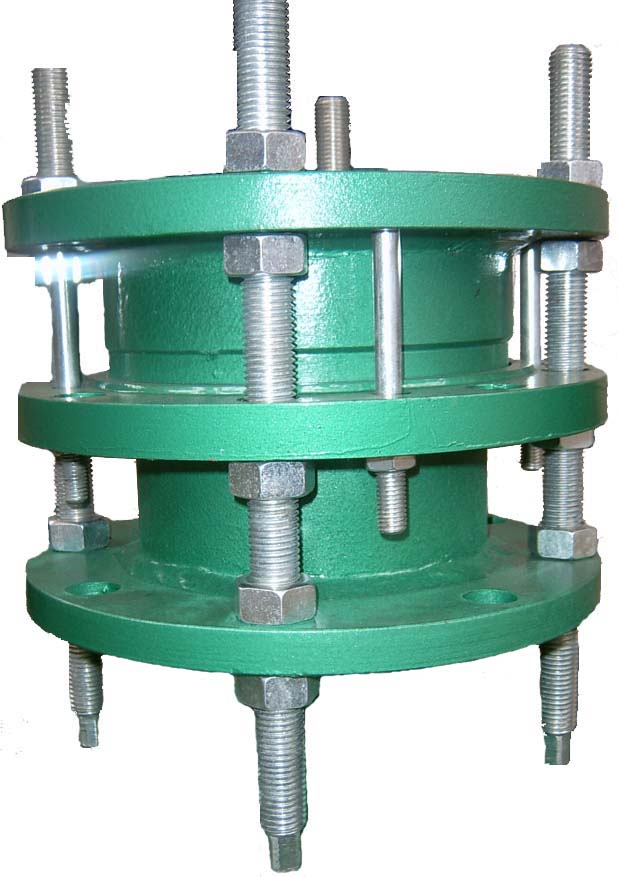

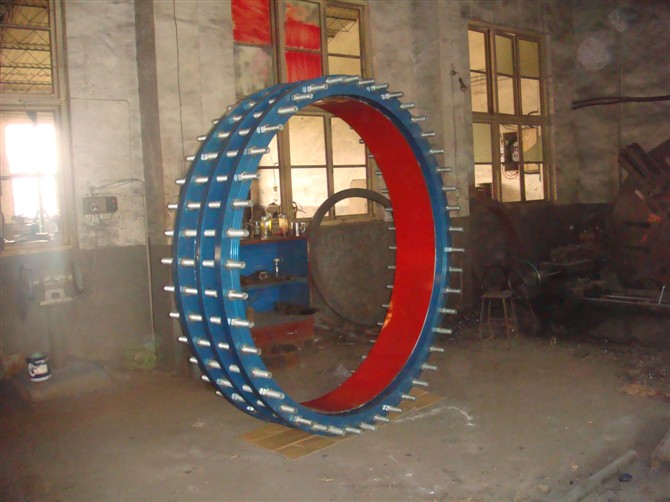

     1、C2F型双法兰传力接头采用GB/T12465-2002标准，双法兰传力接头以前的型号为VSSJAF。 　　

     2、双法兰传力接头是由法兰松套伸缩接头和短管法兰、传力螺杆等构件组成。双法兰传力接头能降低被连接件的压力推力（盲板力）和补偿管路安装误差，双法兰传力接头不能吸收轴向位移。双法兰传力接主要用于泵、阀门等附件的松套连接。 　　

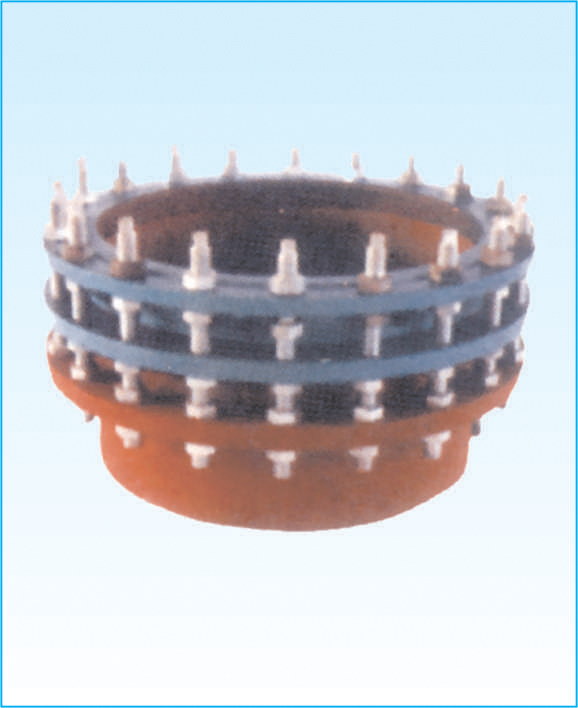

     3、单法兰松套传力接头，型号VSSJAFG（1999标准）或CF（2002标准）型，由法兰式松套伸缩接头和短管法兰、传力螺杆等构件组成。它能传递被连接件的压力推力（盲板力）和补偿管路安装误差，不能吸收轴向位移主要用于与泵、阀门等附件的松套连接。优点：安装简单方便、方便阀门安装；特点：一边法兰、一边焊接方式。

传力接头执行标准

　　GB/T12465-2007, GB/T12465-2002, GB/T14414-1993。

材质：

　　主要有Q235碳钢、不锈钢、铸钢、球墨铸铁等。不同的用途选用不同的材质和型号。

安装说明：

        1.单法兰传力接头适用于一边与法兰连接，一边管道焊接。安装时调节产品两端与管道或法兰的安装长度，安装和焊接完毕后，对角依次均匀拧紧压盖螺栓，合其成为一个，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整，在工作时可以把轴向推力传递至整个管道。 　　

       2.双法兰传力接头由本体、密封圈、压盖、伸缩短管等主要部件组成。适用于两边均与法兰连接的管道中，安装时调节产品两端与法兰的安装长度，对角集资均匀拧紧压盖螺栓，使其成为以整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。优点：安装简单方便、方便阀门安装；特点：一边法兰、一边焊接方式。 　　

产品说明： 　　

     1、C2F型双法兰传力接头采用GB/T12465-2002标准，以前的型号为VSSJAF。 　　

     2、它是由法兰松套伸缩接头和短管法兰、传力螺杆等构件组成。它能传递被连接件的压力推力（盲板力）和补偿管路安装误差，不能吸收轴向位移。主要用于泵、阀门等附件的松套连接。 　　

     3、产品材质：Q235、QT400-15、QT450-10。
