XL-F系列法兰式鸭嘴阀

信息来源:   时间:2011-8-13 11:59:04  标签:鸭嘴阀



产品主要用途:主要用于污水处理,排放系统,管网管线,及提升泵站等。
产品主要特点:法兰式鸭嘴阀橡胶法兰与阀身联成一体,安装极为方便。阀体采用全橡胶设计,不会引起淤积和 东西卡住现象发生,降低了维护成本,并允许固体颗粒顺畅通过。
制作材料:氯丁橡胶,海普隆,丁睛橡胶及乙丙橡胶等.
产品主要用途:主要用于污水处理,排放系统,水泵出口提升泵站及液下系统。

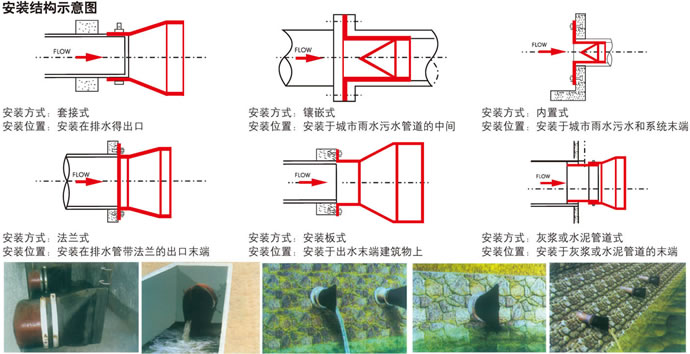

安装方式及尺寸:由橡胶法兰,阀体及鸭嘴一体制作而成,并带有衬垫金属法兰,可以与金属法兰自然连接,直接安装于罐体,管道及围堰上。安装连接时,法兰与连接法兰尺寸相对应,法兰与连接法兰之间应视具体情况加防水胶,保证联接紧固后绝对密封,还要注意不能碰坏橡胶排污止回阀的法兰唇边。



公称通径(DN) 管子外径(DW) 型号(XL-F) 长度(l) 高度(h) 法兰外径(D)
Dw Do 1.0MPa
100 108 108 XL100-100-F 150 100 210
114 114
150 159 159 XL150-140-F 190 140 265
168 168
200 219 219 XL200-200-F 240 200 340
250 273 273 XL250-260-F 340 260 395
300 325 325 XL300-325-F 420 325 445
350 377 377 XL350-425-F 520 425 505
400 426 426 XL400-525-F 620 525 565
450 480 480 XL450-625-F 700 625 615
500 530 530 XL500-725-F 800 725 670
600 630 630 XL600-825-F 900 825 780
700 720 720 XL700-925-F 980 925 895
800 820 820 XL800-985-F 1000 985 1015
900 920 920 XL900-1025-F 1060 1025 1115
1000 1020 1020 XL1000-1125-F 1160 1125 1230
1200 1220 1220 XL1200-1525-F 1500 1525 1445
1400 1420 1428 XL1400-1625-F 1600 1625 1675
1600 1620 1628 XL1600-1950-F 1880 1950 1915
1800 1820 1828 XL1800-2320-F 2000 2320 2115
2000 2020 2030 XL2000-2650-F 2300 2650 2325
