BSH型系列弹簧支吊架
本弹簧支吊架系列是以《可变弹簧支吊架》(GB10182-88)为兰本的改进型,改型的目的是使弹簧支吊架更适合石油化工厂的需要,同时简化弹簧支吊架的安装和操作,以及为弹簧支吊架的重复或易地使用提供方便。由于原有《可…
本弹簧支吊架系列是以《可变弹簧支吊架》 (GB10182-88) 为兰本的改进型,改型的目的是使弹簧支吊架更适合石油化工厂的需要,同时简化弹簧支吊架的安装和操作,以及为弹簧支吊架的重复或易地使用提供方便。由于原有《可变弹簧支吊架》在预压缩定位设计上存在着很多不合理之处,给现场安装及操作造成很多困难。例如:定位 ( 安装状态 ) 、解除定位 ( 操作状态 ) 一般要借助起重设备 ( 或旋转花篮螺丝 ) 方能实现,这样会造成弹簧反力较大的改变,使之发生偏离计算值的结果,这在重要管道上是不允许的。
其二,原弹簧支吊架的定位块在压缩及安装过程中极易丢失,这同样会改变管系的受力状态,使生产安全受到威胁。
其三,定位块不能重复利用和易地使用,针对上述原因对原弹簧支吊架做了改进,即用螺栓做顶丝,代替以往的定位块,螺栓为三个均布,力量分散,使用板手即可操作,且螺栓的长度、直径经严格计算,保证任何型号在任何情况下均不会妨碍弹簧工作,从而克服了上述诸缺点。
改进型弹簧支吊架系列定名为 BSH 系列,用以替代原 BKT 系列,其位移范围分别为 30 、 60 、 90 、 120mm 四档,共 25 个弹簧等级号,荷载范围为 154-217381N ,使用温度为 -20 -200 ℃ 。
修改后的弹簧型号中增加了H 型, H 型系替代原标准中的 F Ⅱ型。 H 型利用聚四氟乙烯与抛光不锈钢之间摩擦系数≤ 0.1 的特性并能任意方向滑动,从而达到减少管道对管架水平推力的作用。弹簧支吊架选定后,由于计算人不了解弹簧应用环境,因而弹簧类型和安装高度两项空缺,空缺一般用空括设计人在支吊架图设计完成后,可将此两项空缺补上形成完整的弹簧支吊架型号出现在新弹簧支吊架表格中。
每个弹簧的定位螺栓都是经过严格计算的,即能满足各种不同工况下定位要求又不妨碍各种工况下弹簧变位需要,因此螺栓损坏后一定要用与原型号几何尺寸完全一致的螺栓替代,否则不能达到预期要求。
恒力碟簧支吊架
恒力弹簧支吊架
滑动支座
<.咨询>橡胶软接头在供暖管道设备上的应用原理
湖南热镀锌人防密闭套管
扣槽橡胶接头与大翻边橡胶接头的不同点

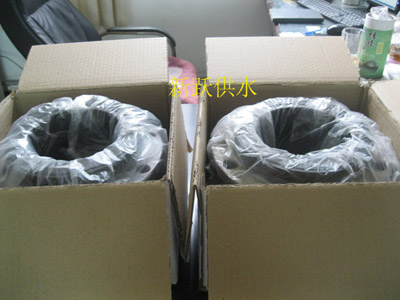

橡胶接头 挠性橡胶接头…
橡胶接头、卡箍橡胶接头、大翻边橡胶接头新跃橡胶接头厂家,专业生产,量大从优!

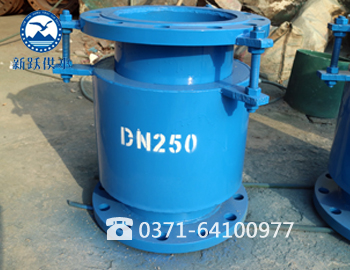

不锈钢双法兰限位伸缩…
