加强型大翻边可曲挠橡胶接头

加强型大翻边可曲挠橡胶接头

加强型大翻边可曲挠橡胶接头介绍加强型大翻边可曲挠橡胶接头有两种:KXT(JGD)-DM-A(加强型)、KXT(JGD)-DM-B(加固可调节型)。由于端面全密封可曲挠橡胶接头具有良好的综合性能,所以它广泛用于化工、建筑、给水、排…
<div style="text-align: left; color: rgb(51, 51, 51); font-family: "Hiragino Sans GB", Tahoma, Arial, 宋体, sans-serif; white-space: normal;">(1)我们是厂家直销,有自己的生产链,支持加工定制,生产高、中、普通档产品,支持按客户要求加工定制橡胶接头,耐酸碱、耐油、耐磨等橡胶接头。双球体,异径橡胶接头、翻边橡胶接头、卡箍橡胶接头等。
(2)生产的产品供给各大工程,例如:安徽马钢、铁岭方众阀门、河北天福重工阀门、渤海阀门集团、湖北黄麦岭化工、徐州天一炉窑工程、上海宝徽机电、安徽康宇水电机械成套设备、自贡华高阀门等等。
(3)24小时热销电话:13253475755   QQ:2172152931不懂的地方,都可以咨询我们,免费提供技术指导

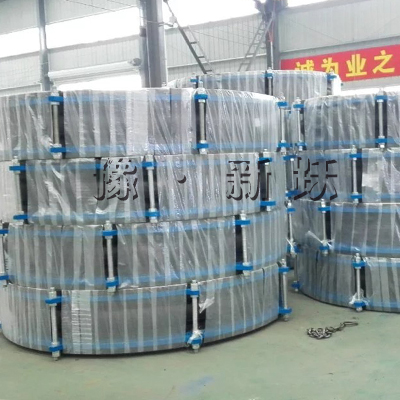

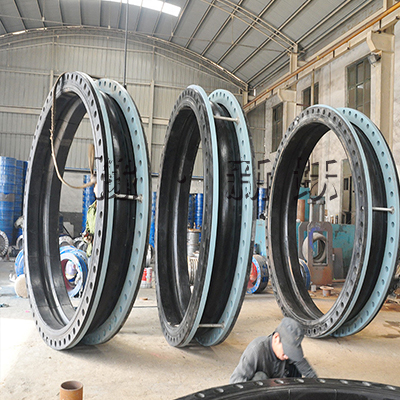

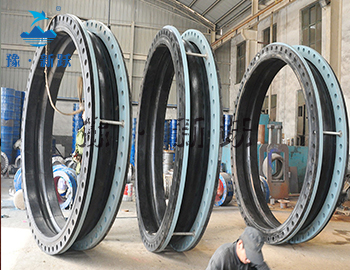

  ······以下图片均为新跃供水厂家实景实地拍摄,盗图必究!······



加强型大翻边可曲挠橡胶接头介绍

  加强型大翻边可曲挠橡胶接头有两种:KXT(JGD)-DM-A(加强型)、KXT(JGD)-DM-B(加固可调节型)。由于端面全密封可曲挠橡胶接头具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。
  端面全密封可曲挠橡胶接头该产品利用了橡胶的弹性、高气密性、耐介质性、耐候性和耐辐射性等优点,采用高强度、冷热稳定性强的聚酯帘子布斜交与之复合后,经过高压、高温模具硫化而成。


加强型大翻边可曲挠橡胶接头特性

内部致密度高、能承受较高压力、弹性变形效果好。减震、降噪、轻巧、无毒。


加强型大翻边可曲挠橡胶接头用途

与泵、阀门的连接、震动较大的管道、冷热变化频繁的管线。


加强型大翻边可曲挠橡胶接头适用介质



海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、蒸气和颗粒粉状。

加强型大翻边可曲挠橡胶接头技术条件

项目/型号

(DN50~300)

(DN350~800)

(DN900~3000)

备注

工作压力MPa

0.6/1.0/1.6/2.0/2.5

0.6/1.0/1.6

0.6/1.0

A、如介质油、酸碱物质
B、工作温度有特殊要求
c、也可来函来图订制
D、订货时须说明

爆破压力MPa

<1.8

<1.5

<1.2

真空度KPa

86.7

53.3

49.5

适用温度℃

-20-+115(特殊可达-30~+250)

适用介质

空气、压缩空气.水、海水、热水、油、酸碱

注:主要零件材料同JGD-A型
JGD-DM-A(加强型)
                                                                              JGD-DM-A(加强型)端面全密封可曲挠橡胶接头



JGD-DM-B(加固可调节型)

JGD-DM-B(加固可调节型)端面全密封可曲挠橡胶接头    JGD-DM-B(加固可调节型)端面全密封可曲挠橡胶接头结构图


加强型大翻边可曲挠橡胶接头通径、长度、位移参数表

通径

长度
mm

轴向位移

径向位移

偏转位移

A型

B型

A型

B型

A型

B型

mm

伸长

压缩

伸长

压缩

32

1.25″

90

6

10

-

-

9

-

±7.5°

-

40

1.5″

95

7

10

-

-

9

-

±7.5°

-

50

2″

105

7

10

-

-

10

-

±7.5°

-

65

2.5″

115

7

13

-

-

1l

-

±7.5°

-

80

3″

135

8

15

-

-

12

-

±7.5°

-

100

4″

150

10

19

-

-

13

-

±7.5°

-

125

5″

165

12

19

-

-

13

-

±7.5°

-

150

6″

180

12

20

-

-

14

-

±7.5°

-

200

8″

210

16

25

30

35

22

25

±7.5°

±10°

250

10″

230

16

25

30

40

22

25

±7.5°

±12°

300

12″

245

16

25

30

40

22

25

±7.5°

±12°

350

14″

255

16

25

35

45

22

30

±7.5°

±12°

400

16″

255

16

25

35

45

22

30

±7.5°

±12°

450

18″

255

16

25

36

47

22

30

±7.5°

±12°

500

20″

255

16

25

36

48

22

30

±7.5°

±12°

600

24″

260

16

25

40

50

22

33

±7.5°

±12°

700

28″

260

16

25

40

55

22

33

±7.5°

±12°

750

30″

260

-

-

40

55

-

33

±7.5°

±12°

800

32″

260

16

25

45

55

22

35

±7.5°

±12°
