CS型热力管道伸缩器

CS型热力管道伸缩器

管道因温度变化产生热胀冷缩现象,管线受热膨胀变形,受冷收缩发生断裂,为了避免这种现象产生的管线破坏叫热力补偿。一般在管段加入补偿器,管线因温度变化而伸长或缩短的配件,热力管线上所利用的主要有波形补偿器…

 【好管道 新跃造】

    巩义市新跃供水材料有限公司专业生产各种阀门配套的双法兰限位伸缩器、双法兰传力接头等,型号齐全,质量保证,支持来图定制。

(1)CS型热力管道伸缩器均按国标要求加工制作,部分口径备有现货,具体咨询在线客服或者加客服QQ:2172152931
(2)随货发检验报告、合格证等资料。
(3)承接各种大型工程,如:【中国水利水电第十一工程局有限公司安装分局武汉泵站DN2800\DN3200柔性、刚性防水套管;兰州市政建设集团有限责任公司;合肥地铁2号线;江苏江都建设集团有限公司;陕西华海水利工程有限公司;新疆和山巨力化工有限公司;北京兴顺康兰工程机械有限公司等等】
(4)出口孟加拉污水处理厂工程,中南亚等地区
(5)报价均为出厂价,不含税运。可开17%增值税专用发票,如需含税运请提前说明。
(6)产品型号过多,价格无法一一注明,下单前请咨询旺旺或者电话:13526621751

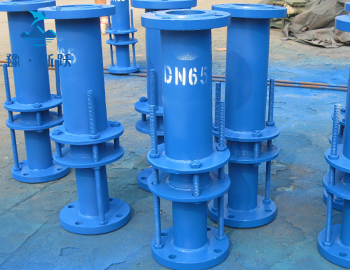

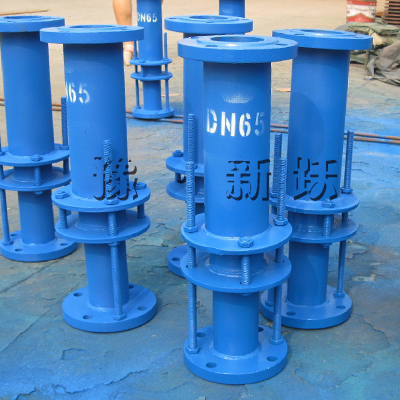

 ······以下图片均为新跃供水厂家实景实地拍摄,盗图必究!······


管道伸缩器的链接主要有法兰连接、焊接两种,直埋式伸缩器(非地沟、设井安装时)一般采用焊接。管道伸缩器具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。



产品名称:CS型热力管道伸缩器

产品规格:【DN50mm-DN3000mm】

接头颜色:蓝色,可根客户需求调色

产品认证:ISO9001-2008

适用压力:0.6Mpa、1.0Mpa、1.6Mpa

适用介质:蒸汽、热水等

适用温度:450摄氏度以下


产品作用

补偿吸收管道轴向、横向、角向热变形;吸收设备振动,减少设备振动对管道的影响;吸收地震、地陷对管道的变形量。

1. 该产品为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了极大方便,给长距离管路因温差伸缩起到了很好的调节作用。

2. 该产品内管材分为铸铁( HT )、镀锌( DX )和钢制( SF )三种。工作压力分 PN6 、 PN10 、 PN16 三种。

3. 安装前须松开压盘螺栓,将该产品拉至安装长度,然后用对角法拧紧,切勿压偏,如架空使用,两端须安装相应的固定支架。

4. 法兰连接采用 GB4216.3 - 4126.5 标准。

5. 如选用其它规格可另行生产。



安装注意事项

1、安装前松开压盘螺栓,将伸缩器拉长至安装长度,然后对角法拧紧螺栓,切勿压偏。

2、CS热力管道伸缩器应安装在管道的直线段上两个固定支架之间,为保证伸缩器正常伸缩并防止拉脱,应没有导向支架及档件。

3、热力管道伸缩器为优质钢材制造,热力管道伸缩器使用温度为150℃-300℃。热力管道伸缩器压力范围为1MPa、1.6MPa。

4、安装热力管道伸缩器前应先松开压盘螺栓,将热力伸缩器拉到安装长度后用对角法拧紧压盘螺栓,切勿压偏,然后,连接两端产品。

5、热力伸缩器应安装在管道直线上两个固定支架之间,以防拉脱。


产品示意图




产品规格

序号
名称
数量

1
伸缩体
1
0235、不锈钢
2
压盘
1
Q235、不锈钢
3
伸缩套
1
0235、不锈钢
4
密封圈
1
氟橡胶、石墨盘根
5
螺栓
n
Q235A、35、不锈钢
6
螺母
n
Q235、不锈钢
7
外层
1
热力油漆喷涂

CS型热力管道伸缩器技术参数

公称通径
DN
伸缩量
最小长度
Lrain
最大长度
Lmax
安装长度
L
40
250
400
650
525
50
250
400
650
525
65
250
420
670
545
80
250
420
670
545
100
250
435
685
560
125
250
435
685
560
150
250
435
685
560
200
260
460
720
590
250
260
460
720
590
300
270
490
760
625
350
270
490
760
625
400
280
520
800
660
450
280
520
800
660
500
300
550
850
700
600
310
570
880
725
700
320
605
925
765
900
330
640
970
805
1000
350
700
1050
875
1200
360
740
1100
920
1400
370
780
1150
965
1600
380
820
1200
1010
