大波纹板盒型可限位伸缩补偿器

DBHKXW型大波纹板盒型可限位伸缩补偿器是管道安装的重要部件之一，该补偿器具有体积小，安装方便，占地面积小，降低劳动强度，省工、省力、省料，实用性强等优点。伸缩量在60-120mm，不渗，不漏，无填料，伸缩性能好…

产品介绍相关产品相关资讯立即订购阿里巴巴入口链接

【好管道新跃造】

巩义市新跃供水材料有限公司专业生产各种型号补偿器，型号齐全，质量保证，支持来图定制。

（1）大波纹板盒型可限位伸缩补偿器均按国标标准加工制作，口径不同，高度不同。如有特殊长度要求，波数要求请及时联系客服QQ：2172152931或者添加微信：13253475755
（2）随货发检验报告、合格证等资料。
（3）承接各种大型工程，如：【中国水利水电第十一工程局有限公司安装分局武汉泵站DN2800\DN3200柔性、刚性防水套管；兰州市政建设集团有限责任公司；合肥地铁2号线；江苏江都建设集团有限公司；陕西华海水利工程有限公司；新疆和山巨力化工有限公司；北京兴顺康兰工程机械有限公司等等】
（4）出口孟加拉污水处理厂工程，中南亚等地区
（5）报价均为出厂价，不含税运。可开13％增值税专用发票，如需含税运请提前说明。
（6）产品型号过多，价格无法一一注明，下单前请咨询旺旺或者电话：13140182505/13253475755

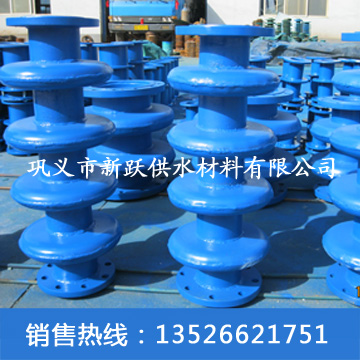

······以下图片均为新跃供水厂家实景实地拍摄，盗图必究！······

DBHKXW型大波纹板盒型可限位伸缩补偿器是管道安装的重要部件之一，该补偿器具有体积小，安装方便，占地面积小，降低劳动强度，省工、省力、省料，实用性强等优点。伸缩量在60-120mm，不渗，不漏，无填料，伸缩性能好，安全可靠，并能节省维修工作量，同时安装时可不设胀力井，降低工程造价，该补偿器结构新颖、合理，无易损件，体积小，重量轻，便于安装运输，是管道安装理想的产品。

设计、施工须知：

1、本产品使用压力在1.6MPa以下，使用介质：热水、蒸汽、煤气、各种油，温度与管道相同，高层建筑使用最佳；

2、本产品最大推力0.8-1.2T，使用疲劳寿命6500次；

3、本产品可广泛应用于架空管道、地沟管道、直埋管道；

4、补偿器转向支架可设可不设；

5、本产品只限轴向安装使用（直线管道）；

6、本产品用于地沟管道时不用砌补偿器井；

7、安装时严禁在补偿器的伸缩盒上点火；

8、本产品二波予拉25mm-30mm，四波予拉50mm-60mm；

9、实践证明，在高温水热力管网上，60m以上应设二波伸缩器一个，120米以上应设四波伸缩器一个，蒸汽管道应按设计标准30m以内安装二波伸缩一个。

设计安装数据表

序号	规格	公称通径	补偿量（mm）	峰顶直径（mm）	产品长度L（mm）
1	1.2" 二波	DN32	60=±30	170	245
2	1.5" 二波	DN40	60=±30	190	255
3	2" 二波	DN50	60=±30	300	325
4	2.5" 二波	DN65	60=±30	320	336
5	3" 二波	DN 80	60=±30	360	340
6	4" 二波	DN100	60=±30	400	350
7	5" 二波	DN125	60=±30	433	360
8	6" 二波	DN150	60=±30	477	385
9	8" 二波	DN200	60=±30	527	390
10	10" 二波	DN250	60=±30	579	420
11	12" 二波	DN300	60=±30	635	435
12	14" 二波	DN350	60=±30	635	440
13	16" 二波	DN400	60=±30	760	460
14	18" 二波	DN450	60=±30	810	460
15	20" 二波	DN500	60=±30	860	460
16	2" 四波	DN50	120=±60	300	590
17	2.5" 四波	DN65	120=±60	360	610
18	3" 四波	DN80	120=±60	360	610
19	4" 四波	DN100	120=±60	400	625
20	5" 四波	DN125	120=±60	433	625
21	6" 四波	DN150	120=±60	477	700
22	8" 四波	DN200	120=±60	527	705
23	10" 四波	DN250	120=±60	579	830
24	12" 四波	DN300	120=±60	635	820
25	14" 四波	DN350	120=±60	635	885
26	16" 四波	DN400	120=±60	760	900
27	18" 四波	DN450	810	950
28	20" 四波	DN500	120=±60	860	950
